Están
diseñadas para aliviar la presión cuando un fluido supera
un límite preestablecido (presión de tarado). Su misión es evitar la explosión
del sistema protegido o el fallo de un equipo o tubería por un exceso de presión. Existen también las
válvulas que alivian la presión de un fluido cuando la temperatura (y por lo tanto, la presión) supera un límite
establecido.
Características

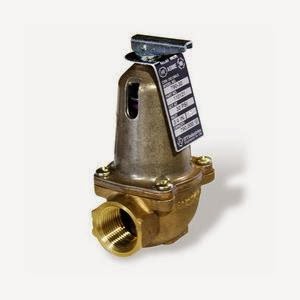

Válvulas Mecánicas: El
mecanismo de alivio consiste en un tapón que mantiene cerrado el escape.
Un resorte calibrado
mantiene este tapón en posición evitando que el fluido se escape del contenedor
o tubería. Cuando la presión interna del fluido supera la presión de tarado del
resorte el tapón cede y el fluido sale por el escape. Una vez que la presión
interna disminuye el tapón regresa a su posición original.
El umbral de presión que determina el punto de
liberación del fluido se ajusta aumentando o reduciendo la presión que el
resorte ejerce sobre el tapón con un tornillo que lo atraviesa por su centro.
Las válvulas de alivio de presión y temperatura
tienen un segundo mecanismo para liberar la presión que se activa cuando se
alcanza una temperatura determinada. Estás válvulas se abrirán cuando ocurra
uno de estos dos eventos: presión por encima del umbral o temperatura por
encima del umbral, lo que ocurra primero (en realidad solo reacciona a la
presión; la temperatura aumenta la presión).
Válvulas Eléctricas: Las válvulas
eléctricas de alivio cuentan con los dos módulos, un presos-tato y
una electro válvula. El presos-tato se puede ajustar para que
dispare la electro válvula a la
presión deseada. Controlando los tiempos de disparo.
Las válvulas de seguridad se pueden encontrar en
instalaciones industriales, comerciales y domésticas. En general son
obligatorias en las instalaciones en las que circulen o contengan fluidos
sometidos, en algunos momentos, a presiones no admisibles.
Entre los ejemplos más comunes y a la vista de
todos están los calentadores de agua por acumulación. Las válvulas de
seguridad o de alivio instaladas en los calentadores o en la línea del
calentador están diseñadas para abrirse y liberar la presión, dejando salir el
agua, en caso de que la presión supere cierto límite (de ordinario, unos 8-10
bar) para evitar que revienten en caso de fallo del termostato, que podría
llevar al agua a temperatura por encima de la ebullición y producir vapor.
En la industria también hay ejemplos como
los compresores de aire o en los sistemas de reducción de presión
para suministro de gas natural o de GLP.
Otros usos habituales de estas válvulas son el
alivio de presión en un bloqueo en el sistema de impulsión de una bomba, o para
aliviar el aumento de presión debido a una expansión térmica de un fluido
confinado en un sistema cerrado.
Válvulas
de Contrabalance.
Descripción
Entre las válvulas que no existen en Neumática, se encuentran éstas, cuya aplicación principal es para evitar que un cilindro hidráulico que se emplea para levantar alguna carga se venga abajo por rotura o fuga de alguna manguera.
Su funcionamiento es sencillo, ya trabajan como válvulas "check" piloteadas por la presión del lado opuesto del cilindro.
La válvula de contrabalance esta situada
normalmente en la linea entre una válvula de control direccional y la salida de
un cilindro hidráulico de impulsion montado verticalmente que soporta un peso o
se debe mantener en posición por un periodo de tiempo. Esta válvula sirve como
resistencia hidráulica al cilindro de impulsion.
-Al bloquear el flujo,
proporciona un suave descenso de la carga, evitando anticavitación, protege el
circuito hidráulico de aumentos de presión.
-Conveniente para los válvulas
direccionales de centro abierto o centro silla.
-Cuerpo de Acero
Galvanizado
-Flujo Máximo: 120 Lpm.
-Presión Max. 350 BAR.
-Piloto Interno
Válvulas de Contrabalance Doble:
-Se utilizan para controlar el
movimiento y bloqueo de un actuador doble efecto en doble dirección.
-Al bloquear el flujo,
proporciona un suave descenso de la carga, evitando anticavitación, protege el
circuito hidráulico de aumentos de presión.
-Controla la velocidad de
salida de la otra línea.
-Conveniente para los válvulas
direccionales de centro abierto o centro silla.
-Cuerpo de Acero
Galvanizado
-Presión Max. 350 BAR
Características:
-Flujo Máximo: 120 Lpm.
-Presión Máxima: 5000
Psi.
Aplicación en diagrama:
Las válvulas
contrabalance son usadas para los siguientes requerimientos:
-Flujo libre en una dirección.
-Protección contra la ruptura
de mangueras.
-Sostener carga sin fugas.
-Protección contra elevaciones
de presión causadas por fuerzas externas.
-Control suave y modulado del
movimiento cuando la válvula direccional es repentinamente cerrada.
-Control del movimiento libre
de cavitación generada por movimientos rápidos cuando se pierde el control de
la carga.
Válvulas de Frenado
Descripcion
Las válvulas de freno son utilizadas principalmente para el retorno de los motores hidráulicos, ya que evitan excesos de velocidad cuando el motor recibe una sobrecarga, así mismo evitan que se produzcan sobre presiones cuando se desacelera o se detiene la carga.
Caracteristicas
Son utilizadas para el retorno de los motores
hidráulicos, ya que evitan excesos de velocidad cuando el motor recibe una
sobrecarga, así mismo evitan que se produzcan sobre presiones cuando se
desacelera o se detiene la carga.
Aplicación en
diagrama
Válvula Reductora de Presión
Descripción
Es un dispositivo que permite reducir la presión de un fluido en una red. Su funcion consiste en un estrangulamiento en el conducto que produzca una pérdida de carga o presión (ej. válvula medio cerrada) para reducir la presión pero la presión final variará mucho según la presión de entrada y el caudal. Si aumenta el flujo la presión bajara y si se detiene la presión se igualara con la de alta presión.
Características
-Control de Presión Sensible y
Preciso.
-Fácil Ajuste y Mantenimiento.
-Resistente a Alteraciones.
-Configuración Antirretorno
Opcional.
-Diafragma de Apoyo Completo
sin Fricción.
Aplicación en diagrama
-Gas canalizado: La presión de
distribución es conveniente que sea alta para reducir el volumen del gas en el
transporte y debe ser más alta que la requerida para el uso domestico para
garantizar ese mínimo: se utiliza un manorreductor.
-Gas combustible: La presión
de la bombona de combustible baja según se vacía o cambia la temperatura
ambiente. Para que la presión en el aparato (cocina, calentador) sea la
correcta, la de la bombona se reduce a una presión fija más baja.
-Suministro de agua
domiciliaria y riego: La presión directa del suministro de agua puede ser
excesiva y normalmente varia según los horarios (mayor o menor consumo
general), de una localidad a otra o por otros motivos. Para evitar daños y dar
una regulación homogénea se utiliza un manorreductor previo a la instalación de
suministro.
-Buceo: La presión directa de
la botella de aire afectaría la salud del buzo a términos mortales.
-Cualquier otro uso que
requiera una presión constante y más manejable.
Hay que resaltar que estas válvulas solamente son
capaces de reducir la presión, de modo que si la presión de entrada es inferior
a la de consigna de la válvula, la presión de salida será igual a la de
entrada, es decir, en la mayoría de los casos, insuficiente.
Cuestionario
1.¿Cual
es la función de la válvula de alivio ?
R= Aliviar la presión cuando
un fluido supera un límite
preestablecido (presión de tarado).
2.¿Cuantos
tipos de válvulas de contra balance existen?¿Cuáles
son?
R= 2. Contra
balance simple y doble.
3.Esta
válvula sirve como resistencia hidráulica al cilindro de impulsión...
R= Válvula
de contra balance.
4.presion
máxima de la válvula de contra balance doble.
R= 350
bar.
5.¿Para
que sirve una valvula de frenado?
R= Son utilizadas para el retorno de los motores
hidráulicos, ya que evitan excesos de velocidad cuando el motor recibe una
sobrecarga.
6.Menciona
dos características de la valvula reductora de presión.
R= -Control
de Presión Sensible y Preciso.
- Fácil
Ajuste y Mantenimiento.
7.¿Cuales
son los dos tipos de válvulas de alivio?
R=Mecánicas
y eléctricas.
8.
En general son obligatorias en las instalaciones en las que circulen o
contengan fluidos sometidos, en algunos momentos, a presiones no admisibles.
R=
Valvulas de alivio.
9. La válvula de contrabalance esta situada normalmente en la linea entre una válvula
de control direccional y la salida de un cilindro
hidráulico de impulsion montado
verticalmente que soporta un peso o se debe mantener en posición por un periodo
de tiempo
10.Flujo
máximo de la valvula de contra balance.
R= 120
LPM
